設備性能

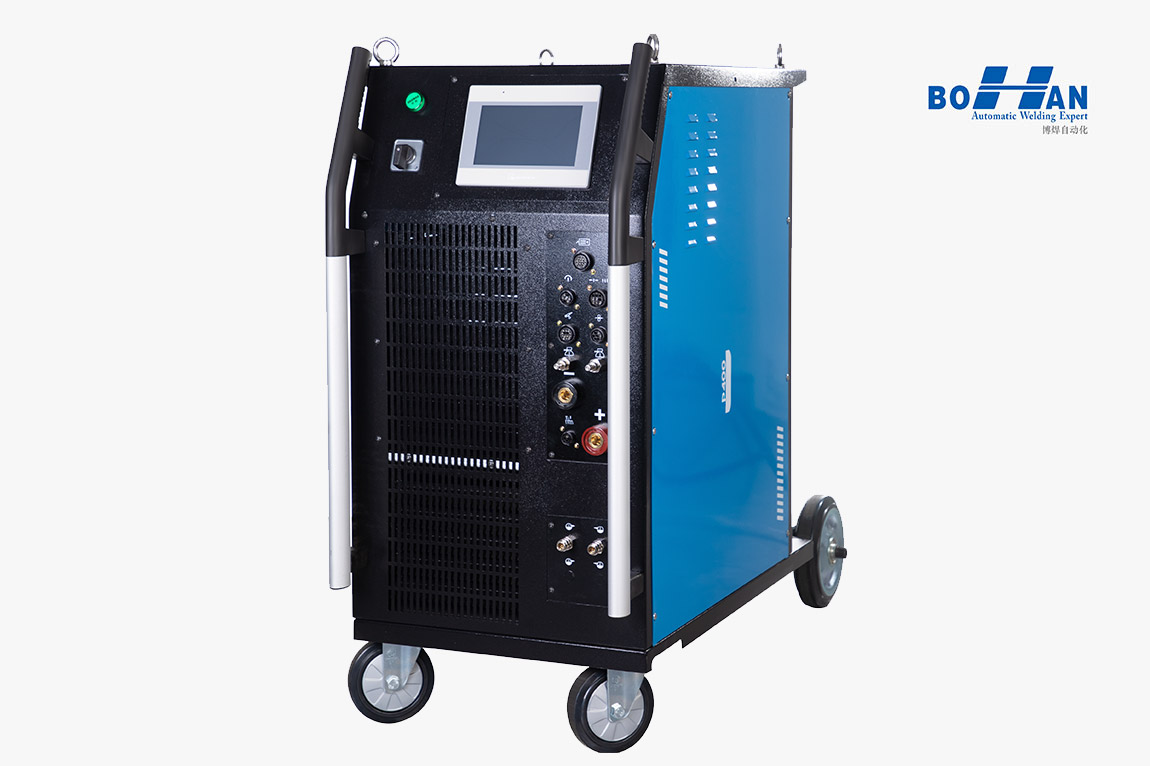

1.aw 400 焊接電源
aw 400逆變焊接電源由PLC控制系統、進口400逆變機芯,冷卻水箱組成。設備具有先進性、數字化、易操作、可靠性等特點。
設備采用西門子PLC控制平臺,專為工業而設計,對各種輸出及采樣信號進行高分辨率的監控
中文界面,只需有基本焊工基礎即可勝任操作,無需專業化人員操作。
編程界面友好,如同操作手機一樣,參數需要多大,輸入數字即可。
實時顯示焊接電壓、焊接電流、行走距離/度數,并可控制焊接行程,實現自動衰減。
精確設定鎢極與工件的距離,鎢極碰工件后提升到設定值,并實現高頻引弧。
故障自動診斷功能,顯示出錯代碼。
模塊化設計,便于維護和保養。
自帶專家參數,可存儲100個程序,分十個區間
面板控制
(1)保護氣控制
(2)直流/脈沖電流選擇
可選擇直流/脈沖檔,焊接過程高頻引弧,脈沖頻率0.5~50Hz,可實現焊接行程設定及自動衰減。
(3)旋轉速度控制
可控制焊接行動方向(正轉、反轉),旋轉速度控制。
(4)送絲運動控制
送絲開關選擇,設定送絲速度,送絲滯后時間,送絲回抽時間,并可設定增量,在焊接過程中對焊接參數進行修改。
(5)弧長控制 自動弧長控制開/關:ON/OFF
技術參數
電源類型 | 逆變 |
焊接電源 | 5~400A |
暫載率(40℃) | 400A 60% |
310A 100% | |
空載電壓 | 80V |
輸入電壓 | 380V±10% 50/60 Hz |
功率 | 21.5KVA |
焊槍冷卻 | 外置循環水冷 |
顯示 | 7寸觸摸屏 |
控制功能 | 直流/脈沖電流 |
旋轉運動 | |
送絲運動 | |
保護氣控制 | |
弧長控制 | |
橫擺控制 | |
可存貯程序 | 50個 |
外形尺寸 | 1100×454×951mm |
重量 | 95kg |
電源主要部件進口件清單
序號 | 名稱 | 產地 |
1 | 主逆變機芯 | 德國EWM |
2 | PLC | 德國西門子 |
3 | 繼電器 | 歐姆龍 |
4 | 水泵 | 意大利 |
5 | 水氣接頭 | 意大利 |
6 | 航插接頭 | 美國 |
7 | 觸摸屏 | 臺灣 |
