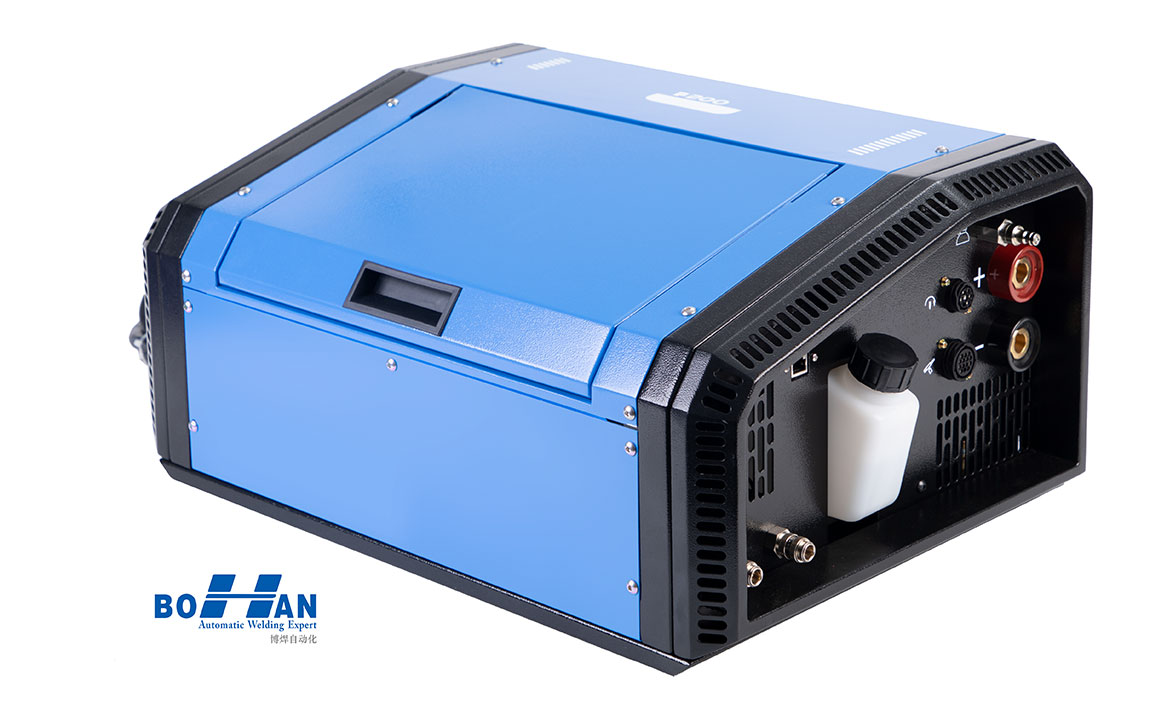

aw200數字化程控焊接電源由控制系統、電源系統及冷卻水箱組成，具有數字化、易操作、可靠性等特點?？刂葡到y(tǒng)采用開放的、可升級的操作系統，對全位置焊接中的各項功能參數進行集中設置、存儲、同步精確控制。該款電源專門為薄壁管/管焊接進行設計制造。主要應用于半導體、化工、食品、醫藥、電子管路等行業。
整體設計傾向于便捷性、節能性、智能化、人機交互性。比原來分體式縮減三分之一體積和重量。一體式設計面向現場空間狹小的施工。
性能特性：
?中英文語言切換，滿足不同領域客戶的需求。

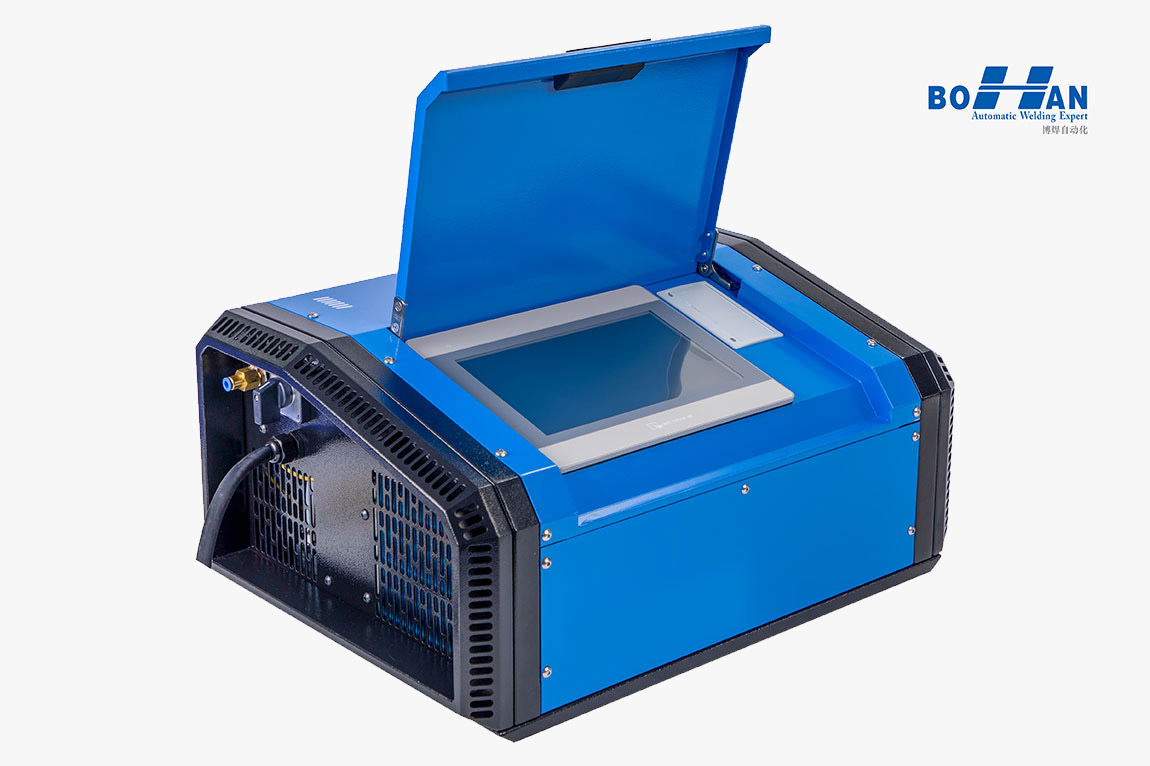

?一體式結構設計，面向現場狹小空間的施工。
?10寸中（英）文界面，圖形化操作界面、內置專家參數、提供強大的用戶數據及系統參數，易操作使編程變的簡單。
?AC220V 50Hz/60Hz單相供電，采用開關電源組為系統模塊提供電壓與電流,即使在外電網20%范圍內波動，仍能保證焊縫的重復性。
?內置微型免費維護打印機，無需跟換墨盒，一鍵打印及自動打印功能。
?故障保護功能，自動診斷功能并保持故障告警信息，降低誤操作帶來的電氣損傷。
?參數調整記憶保存功能
?參數分區功能，可提供10個用戶區間數據。
?采用西門子PLC模塊組對各種輸出參數進行精確控制及采樣。
?關鍵元器件我們采用原裝進口，高性價比電源，具體列表如下：
技術參數：
型 號 | aw 200焊接電源 |
電源類型 | 逆 變 |
焊接電流 | 5～200 A |
暫載率（20℃） | 200A 60% /155A 100% |
空載電壓 | 65 V |
輸入電壓 | AC220V±10% 50Hz/60Hz |
功 率 | 4.5 KVA |
焊槍冷卻 | 內置循環水冷 |
顯 示 | 10寸觸摸屏 |
控制功能 | 直流/脈沖電流控制,氣體控制,旋轉運動 ,打印控制,水冷卻控制 |
可存儲程序 | 100 個 |
可分區間 | ８ 個 |
絕緣等級/防護等級 | F / IP 21 |
重量 | 33KG（含冷卻水3.7L） |
外形尺寸 | 586mm×312mm×370mm |
主要配件廠家
序號 | 部件 | 產地 |
1 | 焊接電源機芯 | 德國EWM |
2 | 控制單元模塊 | 德國西門子PLC |
3 | 人機界面（觸摸屏） | 臺灣威綸通 |
4 | 旋轉驅動模塊 | keya |
5 | 水箱冷卻泵 | 意大利CEME ET3009 |
6 | 焊接機頭馬達 | 瑞士MAXON |
人機操作主界面

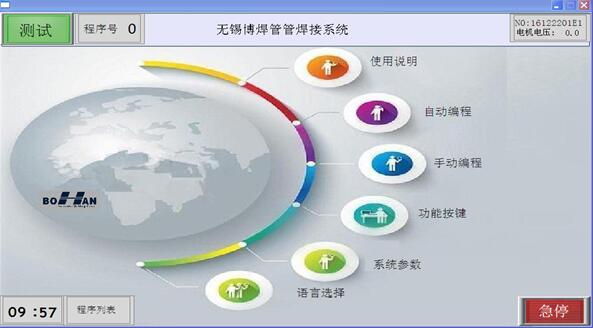

1.開機主界面
焊接系統開機后，通過主界面我們可對以下功能進行操作：
通過使用說明功能對本設備有個初步認識，設備異常時對設備有個初步的故障判斷。
通過自動或手動編程功能對焊接工藝參數進行調節
通過功能按鈕功能對設備進行起動，旋轉，測水，測氣等功能進行操作
通過系統參數功能對設備部分非常用功能進行編緝
通過語言選擇功能對界面語言進行切換
通過切換測試按鈕選擇實際焊接或功能測試
通過程序列表功能查看系統中我們已有編緝的工藝參數
通過程序號功能對程序進行選擇

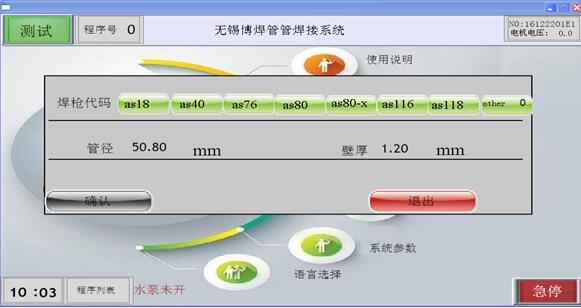

2.自動編程界面

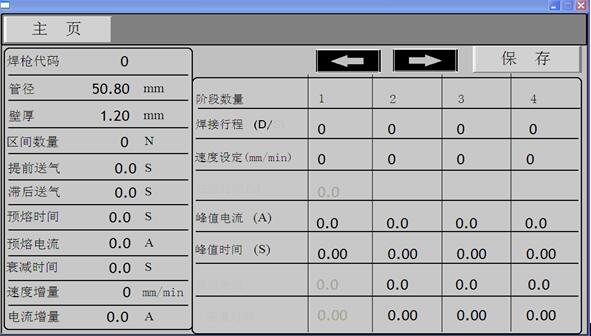

當需要進行參數編緝時，點擊自動編程按鈕，如上界面。通過選擇焊槍代碼，手動輸出管子直徑及管子壁厚，系統將計算出相當較合適的工藝參數，如下界面（參數未進行實際編緝）
您可對部分參數根據個人理解進行微修改，或直接保存進行工藝焊接。
