焊接機頭技術參數
無錫博焊 | 分離式焊槍 | 一體式焊槍 | ||||

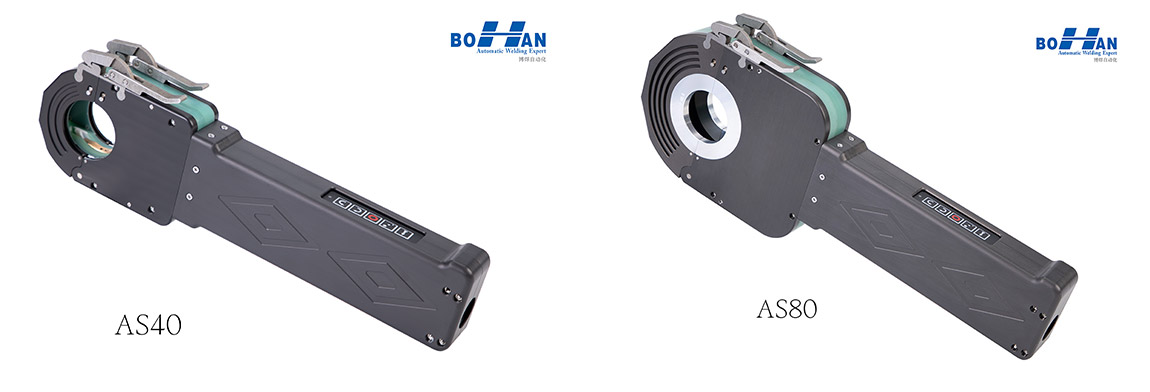

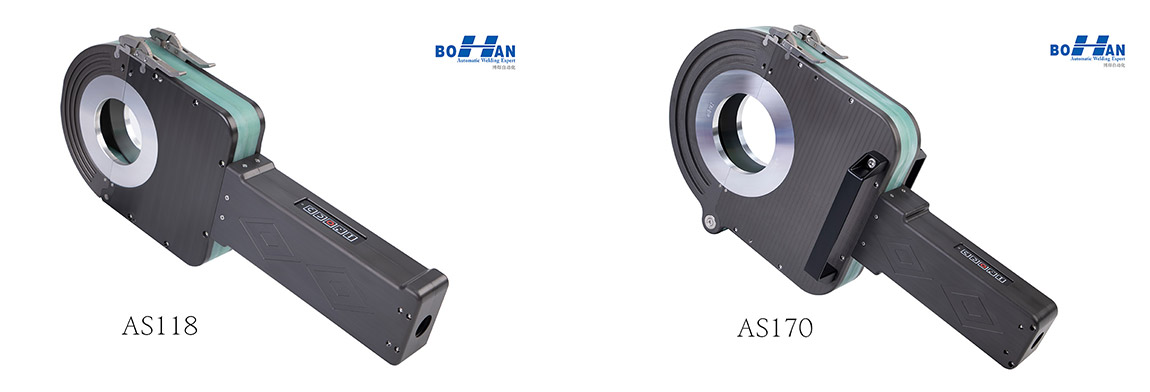

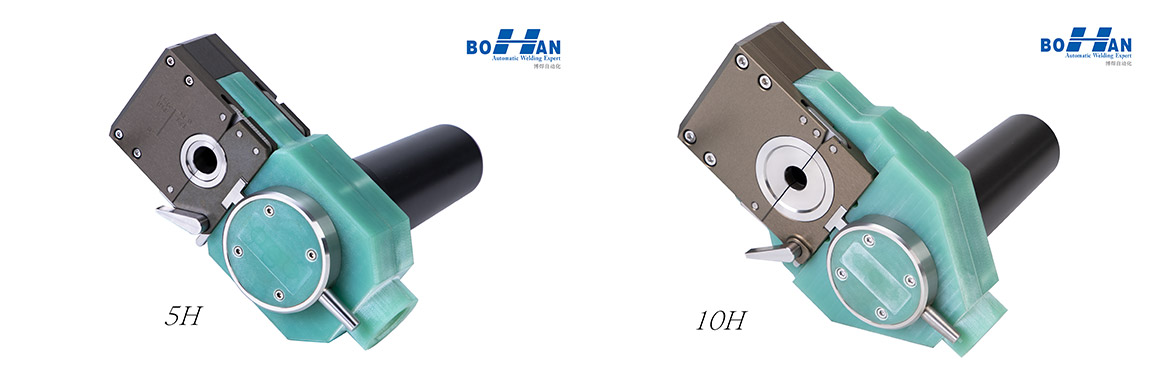

焊把型號 | 5H | 10H | as40 | as80 | as118 | as170 |
焊接管徑范圍 | Φ3～Φ15.8 | Φ6～Φ25.4 | Φ12.7～Φ38.1 | Φ12.7～Φ76.2 | Φ25.4～Φ114.3 | Φ50.8～Φ165.2 |
最大壁厚 | 1.65 | 2 | 2.5 | 3 | 3 | 3 |
主配電源 | aw200全位置程控焊接電源 | |||||
主要可焊材質 | 碳鋼、不銹鋼、鈦合金等 | |||||
焊槍冷卻 | 水冷 | |||||
焊接保護氣體 | 氬氣 | |||||
焊槍旋轉速度 | 0.3～6.0 | 0.3～6.0 | 0.3～6.0 | 0.2657～5.31 | 0.194～3.87 | 0.123～0.246 |
重量 | 1.5 | 1.8 | 3.5 | 5 | 6.5 | 14 |
外形尺寸 | 150x70x155 | 160x100x170 | 377x129x42 | 438x155x44 | 540x195x54 | 620x350x160 |

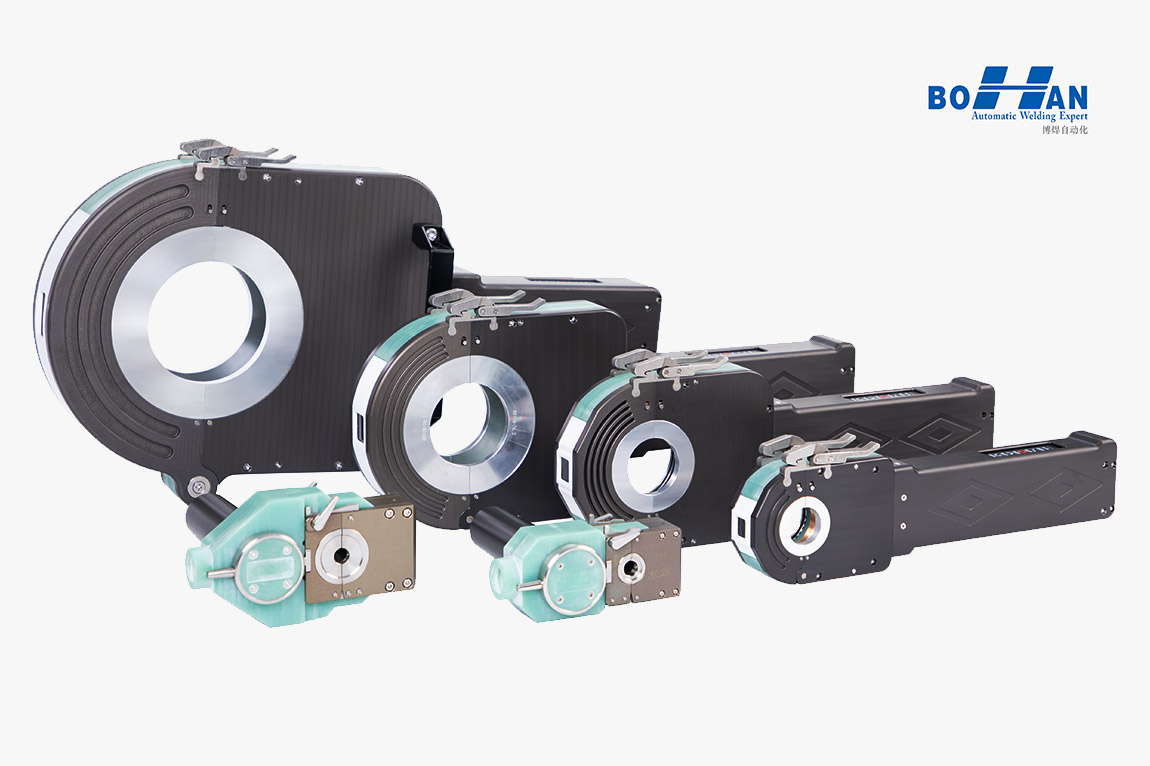

as 系列管管焊接機頭為全位置TIG焊接設計的專用焊頭，不同焊頭適用不同的管徑范圍，如上圖。

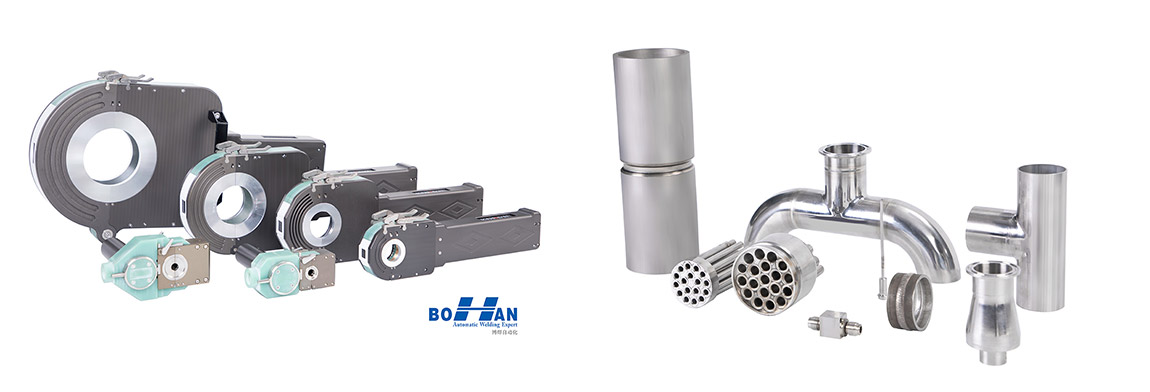

主要應用于醫藥管道、食品、生物工程、電子、儀器儀表、安裝管道等行業。
封閉式焊接，焊接保護效果好，表面成形美觀緊湊，適合操作空間小的現場安裝，可達性好。
旋轉無纏繞結構，槍體水冷卻，焊槍輕便且暫載率高。
定位方式為夾塊定位，定位準確。
手柄上配備操作按鈕，符合人體學設計。
快插式夾具，減少焊前準備的時間。
與aw200程控焊接電源配套使用，可實現TIG全位置焊接，達到理想的焊接效果。
